| Markenbezeichnung: | TSTY |
| Modellnummer: | S11 |
| Preis: | $950.00 - $1,000.00/units |
TSTY EIch...EcktrIchc Co., Ltd

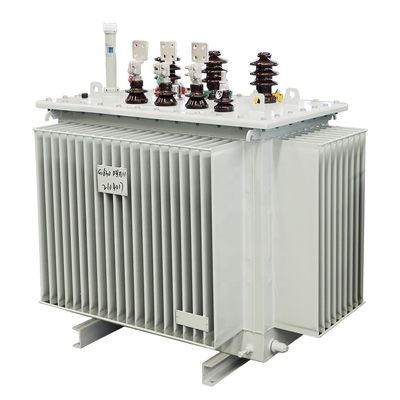

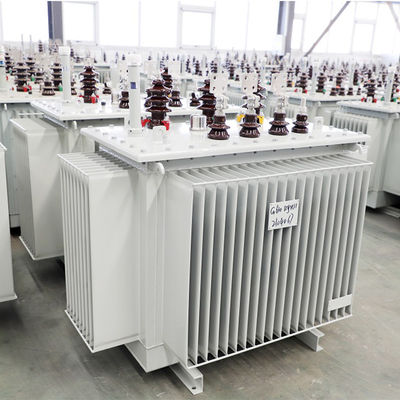

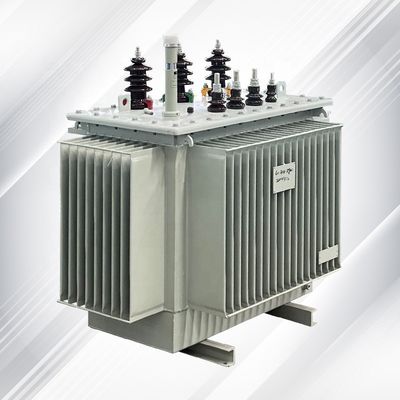

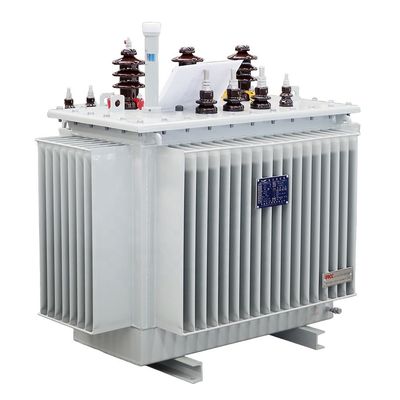

Der Transformator des Typs S9-M führt neue internationale Technologien ein, nimmt einen vollständig mit Öl gefüllten, versiegelten Typ an, ohne Ölkonservator,und der Transformator ändert seinen Ölkörper aufgrund von Temperatur- und Laständerungen, der vollständig durch die Flexibilität des Transformatorbehälters eingestellt wird.und es hat starke Blitzwiderstand und KurzschlusswiderstandDer Energieeinsparungseffekt ist deutlicher und die Außengröße des Transformators wird reduziert.
Zeichnung
| Technischer Parameter für Spannungsregulierungstransformatoren der Baureihe S11 6kv-llkv ohne Last | ||||||||||||
| Bewertet Kapazität Y(KVA | Spannungskombination | Verbindung Gruppe Symbol | Nein. Belastung Verlust (W) | Verlust von Kröten (W) | Impedanz Spannung ((%) | Nicht belastet Strom (%) | L*W*H(mm | Abmessung Horizontale 1* Vertica (mm) | Aktivteile Gewicht (kg) *Ölgewicht (in kg) | Tota Wiegen (in kg) | ||
| Hoch Der Voltag E (KV) | Tapping Bereich von Hoch Spannung | Niedrig Der Voltag E (KV) | ||||||||||
| 30 | 6 6.3 10 10.5 11 | ± 5% ±2x2,5% | 0.4 | Dyn11 Yzn11 - Ja, ja. | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 400*400 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 450*400 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 450*400 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 450*400 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 450*400 | 345*116 | 590 | |||||
| 125 | 240 | 1890/1800 | 2 | 1155*1105*131 | 450*400 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 550*550 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 550*550 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 550*550 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*191 | 660*650 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*172 | 660*650 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*184 | 660*650 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*192 | 660*650 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*231 | 820*820 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*257 | 820*820 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*257 | 820*820 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*263 | 820*820 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940 * 1400 * 170 | 820*820 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*180 | 820*820 | 2560*780 | 4680 | |||||
| Anmerkung:Die Parameter dienen nur als Referenz, falls Änderungen den technischen Daten der Fabrik entsprechen. | ||||||||||||
GB/T 1094.1~2-1996 Leistungstransformator
GB/T 1094.3.5-2003 Leistungstransformator
GB/T6451-2008 Technische Parameter und Anforderungen für dreiphasige Krafttransformatoren, die in Öl eingetaucht sind
IEC60076
1.Hohe Umgebungstemperatur: +40°C
2.Niedrige Umgebungstemperatur: -25°C
3.Höhe: < 1000 m
4.Mittelmonatliche relative Luftfeuchtigkeit: 90% (20°C)
5Anlageort: in chemischen Anlagen, Fabriken, abgelegenen Gebieten und in rauen Umgebungen verwendet.
