* Dieses Modell wird in Übereinstimmung mit den chinesischen nationalen GB-Normen und den internationalen IEC-Normen hergestellt.

* Es verwendet Öl als Hauptisolierungsmittel des Transformators und setzt auf Öl als Kühlmedium, wie z. B. Ölgetränkte natürliche Kühlung, Ölgetränkte Luftkühlung usw.

* Weit verbreitet in chemischen Anlagen, Fabriken, abgelegenen Orten und anderen rauen Umgebungen.

Eigenschaften des Produkts:

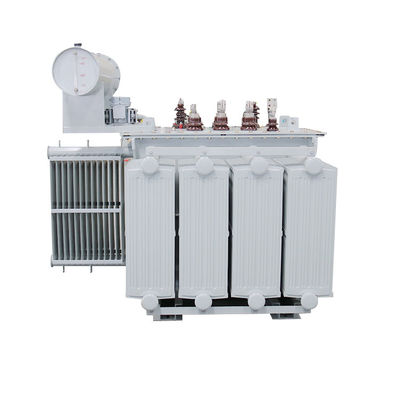

Der von der Firma entwickelte und hergestellte vollständig versiegelte ölgetränkte Leistungstransformator der Baureihe S11 weist die Vorteile von geringem Verlust, geringen Geräuschen und hohem Wirkungsgrad auf.die gute Energieeinsparungseffekte erzielen und die Umweltverschmutzung verringern können.
Der Transformator ist von der Luft isoliert, um die Verschlechterung des Öls und das Altern der Isolierung zu verhindern und zu verlangsamen, um die Betriebssicherheit zu erhöhen.und normalen Betrieb ohne Wartung aufrechterhalten.

1Der Transformatorkern ist mit hochwertigen kaltgewalzten Siliziumstahlplatten laminiert, wodurch der Verlust und der Strom bei Befreiung erheblich reduziert werden.Der Kern ist verpflichtet, die Dichtheit des Kerns zu gewährleisten und Lärm zu reduzieren.
2Hoch- und Niederspannungswicklungen bestehen aus sauerstofffreiem Kupfer, Niederspannungswicklungen von 500 kVA und darunter haben eine zweischichtige zylindrische Struktur.630 kVA und höher mit Doppelhelix- oder Vierhelix-Struktur, Hochspannungswicklung übernimmt mehrschichtige zylindrische Struktur.
3Die Anschlussgruppe des Transformators verwendet Dyn11 zur Verringerung der Auswirkungen von Harmoniken auf das Stromnetz und zur Verbesserung der Stromversorgungsqualität.
4Der Transformator ist eine vollständig versiegelte Struktur, die die Lebensdauer verlängert.alle Befestigungsstücke sind mit Befestigungsmuttern ausgestattet, um sicherzustellen, dass die Befestigungsstücke während des langfristigen Betriebs nicht locker werden, was der Anforderung entspricht, den Kern nicht zu hängen.
5Der gemessene Geräuschwert ist niedriger als die Norm. Nach normaler Beförderung dieser Reihe von Transformatoren können die entsprechenden Teile ohne Kernprüfung montiert werden.und sie können in Betrieb genommen werden, sobald die Annahmeprüfung abgeschlossen ist..

6.Die Endbox kann für Öltransformatoren über 2000kva verwendet werden, was die Installationszeit vor Ort verkürzen und das Schutzniveau des Produkts auf IP54 erhöhen kann,und die Lebensdauer der Schutzkomponenten verlängern.

Produktstandard:
GB/T 1094 Leistungstransformator
GB/T 15164 Lastführer für ölgetränkte Leistungstransformatoren
GB/T 6451 Technische Parameter und Anforderungen für dreiphasige ölgetränkte Krafttransformatoren
GB/T 2536 Transformatoröl
GB/T 311.1 Isolationskoordination von Hochspannungsstromübertragungs- und -umwandlungsanlagen
GB/T 10237 Dämmungsgrad des Leistungstransformators und Luftlücke der äußeren Dämmung in der Dämmungsprüfung
DL/T 572 Betriebsvorschriften für Transformatoren

IEC60076

Anwendbares Umfeld:
1.Hohe Umgebungstemperatur: +40°C
2.Niedrige Umgebungstemperatur: -25°C
3.Altitude: <1000m. Wir können auch nach Ihren Anforderungen über diesen Bereich hinaus anpassen.
4.Mittelmonatliche relative Luftfeuchtigkeit: 90% (20°C)
5.Standort der Installation:Chemieanlagen, Fabriken, abgelegene Orte und andere harte Umgebungen.

Implikation des Modells:

Technischer Parameter:

Niederspannungsfolienwicklungsfläche:

Aufbewahrungsbereich:

Einrichtung der Spule:

Aufbau:

Prüfung:

1.Unser Unternehmen bietet Ihnen Projektdesign und Prozessdesign, und entwirft und fertigt Produkte nach Ihrem Equipment-Einkaufsplan und Ihren spezifischen Bedürfnissen und schult technisches und betriebliches Personal für Sie.

2Die neu erworbenen Produkte erhalten Online-Unterstützung für die Installation und Debugging. Die Produkte sind unter dem lebenslangen Service-System. Wenn Probleme bei normaler Nutzung auftreten, werden wir Lösungen innerhalb eines Werktages nach Erhalt des Feedbacks des Benutzers bieten.Wir werden unser Bestes tun, um das Produkt so schnell wie möglich in Betrieb zu nehmen.Außerdem werden unsere Produkte regelmäßig von professionellen Technikern besucht, um eine langfristige, sichere und zuverlässige Nutzung zu gewährleisten.

3.Wir verwenden Qualität authentische Materialien, Prozess und Herstellung in strenger Übereinstimmungmit ISO9001:2000 internationales Qualitätsmanagement, um die Qualität der Exzellenz und die reibungslose Installation zu gewährleisten!

TSTY Electric Co., Ltd. wurde 2007 gegründet.Das Unternehmen entwickelt und produziert hauptsächlich ölgetränkte Transformatoren, Trockentransformatoren,Boxunterstationen und komplette Geräte für Hoch- und Niederspannung.

Die in die Produktion und den Betrieb des Projekts eingesetzte AusrüstungDas Unternehmen hat das Henan Triangle Energy-Saving Transformer Engineering Technology Research Center gegründet.mit 71 Gebrauchsmusterpatenten und 15 Erfindungspatenten.

Mit jahrelanger Akkumulation in der TransformatorindustrieDie chinesische Energiewirtschaft wird durch die Entwicklung der Technologie und die starke technologische Innovationsfähigkeit umfassende Lösungen für die chinesische Energiewirtschaft erhalten.Das Unternehmen ist eine wichtige Beschaffungseinheit für große nationale Projekte wie das staatliche Netz., der staatlichen Eisenbahnanstalt, der Zhengzhou Coal Group, der Pingmei Group und der Süd-Nord-Wasserverlagerung.
