| Markenbezeichnung: | TSTY |
| Modellnummer: | S13-RHG |
| Preis: | $980.00 - $1,100.00/units |

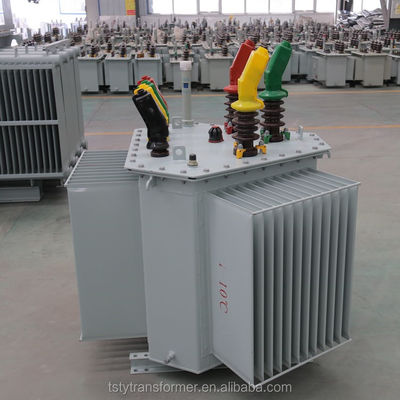

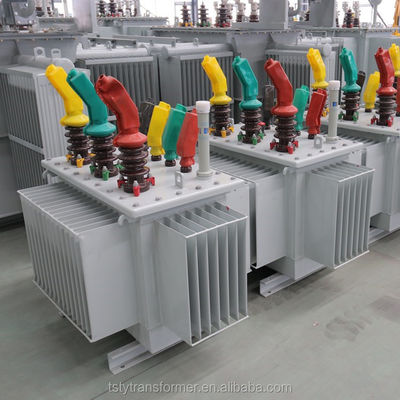

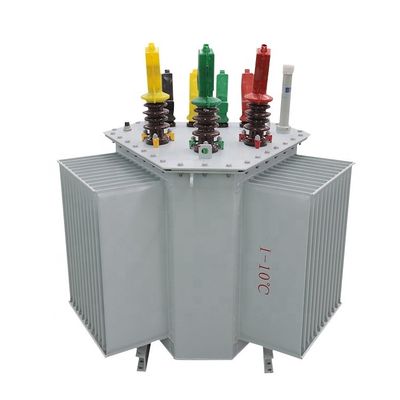

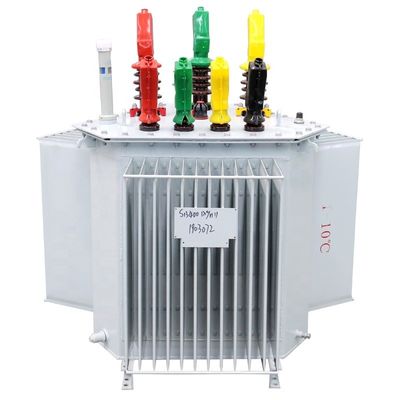

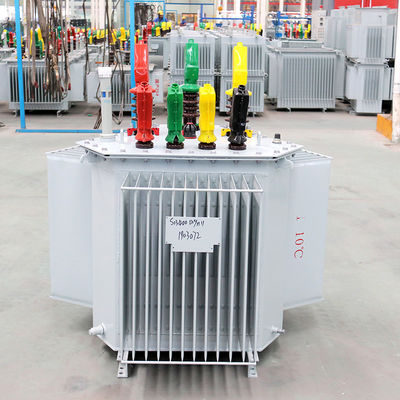

* Der dreidimensionale Wund-Core-Stromtransformator der S13-MRL-Serie ist ein energiesparender Stromtransformator.Es handelt sich um einen Verteilungstransformator mit einer dreieckigen dreidimensionalen Anordnung von Eisenkernen, die durch drei einzelrahmenförmige Wickelkernen der gleichen geometrischen Größe zusammengesetzt sind, und der dreidimensionale Wundkern als Magnetkreis.
* Der dreidimensionale Wunde-Kern-Transformator reformiert kreativ die Laminationsmagnetkreislaufstruktur und das Dreiphasen-Layout traditioneller Leistungstransformatoren und optimiert die Produktleistung.Zum Beispiel:, der dreiphasige Magnetkreis ist vollständig symmetrisch, der Energieeinsparungseffekt beträchtlich, der Lärm ist stark reduziert, Wärmeabbau und Überlast Stärkere Kapazität,kompakte Struktur und geringe Größe.
S13-MRL-Serie Drei-Dimensionaler Wunde-Kern-Stromtransformator Eigenschaften:
1- Niedrige Verluste.
2.Niedriger Nullstrom
3.Niedriger Betriebslärm
4. starker Kurzschlusswiderstand
Der Transformatorkörper ist in Form eines dreidimensionalen dreieckigen Prismas.mit einer Breite von mehr als 20 mm,, die bei einem plötzlichen Kurzschluss der axialen und radialen mechanischen Belastung wirksam widerstehen kann.
Standard für drei-dimensionale Stromtransformatoren mit Wunde-Kern der Serie S13-MRL:
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
S13-MRL-Serie Dreidimensionale Wunde-Kern-Stromtransformator Anwendbares Umfeld:
1. Hohe Umgebungstemperatur: +40°C
2Niedrige Umgebungstemperatur: -25°C
3. Höhe: <1000m. Wir können auch nach Ihren Anforderungen über diesen Bereich hinaus anpassen.
4- Durchschnittliche relative Luftfeuchtigkeit pro Monat: 90% (25°C)
5Anlageort: chemische Anlagen, Fabriken, abgelegene Orte und raue Umwelt.
S13-MRL-Serie Drei-Dimensional-Wund-Kern-Stromtransformator Modell Implikation:
Technischer Parameter eines dreidimensionalen Krafttransformators mit Wundkern der Baureihe S13-MRL:
| S13-M.RL-Serie dreidimensionale Wunde-Kern-Stromtransformator | ||||||||||
| Modell | Nennkapazität (KVA) | Symbol der Verbindungsgruppe | Spannungskombination | Nichtlastverlust R(W) | Lastverlust R(W) | Strom ohne Last (%) | Impedanzspannung ((%) | Gesamtgewicht (kg) | ||
| Hochspannung ((KV) | Anschlussbereich von Hochspannung | Niedrigspannung (KV) | ||||||||
| S13-M.RL | 30 | Dyn11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ±5% ±2x2,5% | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 oder Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* Die Daten in der Tabelle können je nach Bedarf geändert werden.
Niederspannungsfolienwicklungsfläche:
Aufbewahrungsbereich:
Einrichtung der Spule:
Aufbau:
Prüfung:
1.Unser Unternehmen bietet Ihnen Projektdesign und Prozessdesign, und entwirft und fertigt Produkte nach Ihrem Equipment-Einkaufsplan und Ihren spezifischen Bedürfnissen und schult technisches und betriebliches Personal für Sie.
2Die neu erworbenen Produkte erhalten Online-Unterstützung für die Installation und Debugging. Die Produkte sind unter dem lebenslangen Service-System. Wenn Probleme bei normaler Nutzung auftreten, werden wir Lösungen innerhalb eines Werktages nach Erhalt des Feedbacks des Benutzers bieten.Wir werden unser Bestes tun, um das Produkt so schnell wie möglich in Betrieb zu nehmen.Außerdem werden unsere Produkte regelmäßig von professionellen Technikern besucht, um eine langfristige, sichere und zuverlässige Nutzung zu gewährleisten.
3.Wir verwenden Qualität authentische Materialien, Prozess und Herstellung in strenger Übereinstimmungmit ISO9001:2000 internationales Qualitätsmanagement, um die Qualität der Exzellenz und die reibungslose Installation zu gewährleisten!
TSTY Electric Co., Ltd. wurde 2007 gegründet.Das Unternehmen entwickelt und produziert hauptsächlich ölgetränkte Transformatoren, Trockentransformatoren,Boxunterstationen und komplette Geräte für Hoch- und Niederspannung.
Die in die Produktion und den Betrieb des Projekts eingesetzte AusrüstungDas Unternehmen hat das Henan Triangle Energy-Saving Transformer Engineering Technology Research Center gegründet.mit 71 Gebrauchsmusterpatenten und 15 Erfindungspatenten.
Mit jahrelanger Akkumulation in der TransformatorindustrieDie chinesische Energiewirtschaft wird durch die Entwicklung der Technologie und die starke technologische Innovationsfähigkeit umfassende Lösungen für die chinesische Energiewirtschaft erhalten.Das Unternehmen ist eine wichtige Beschaffungseinheit für große nationale Projekte wie das staatliche Netz., der staatlichen Eisenbahnanstalt, der Zhengzhou Coal Group, der Pingmei Group und der Süd-Nord-Wasserverlagerung.
|
|
